芯能產品在工業風機上的應用

芯能半導體芯能半導體|http://www.17p4p.cn Loading...次 2020-03-03

摘要

為應對全球變暖和環境污染，節能減排已成為國際上的共識。中國承諾在2020年之前將碳排放量降低40%至45%，國家的第十一個五年計劃提出能源消耗的需求要降低20%，所以節約能源勢在必行。風機是耗電大戶，由于歷史的原因，國內的絕大部分風機效率不高。結合本公司資源針對性開發一款無位置無刷風機控制器。

此產品為我公司面向AC220V、50/60HZ電網輸入，低功率的工業風機控制器，輸出330~600W，可以根據客戶需求調整功率器件及輸出功率段，以下以330W進行控制器的相關參數展示。

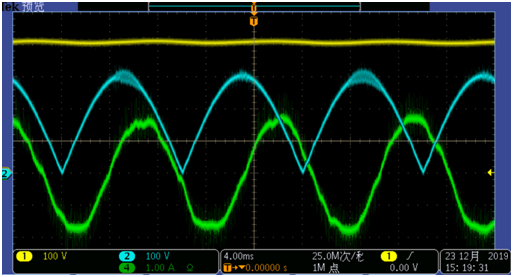

● 電網輸入整流后帶高頻PFC功能；

● 平滑的啟停功能；

● 支持順風啟動及逆風啟動功能；

● 兼顧母線過壓保護、母線欠壓保護、控制電源過壓報警、母線過流保護、相電流過流保護、過載保護、IPM模塊溫度保護等完善的保護功能，保證系統高可靠的運行;

● 速度隔離線性控制及反饋，通過2500Vac隔離實現強弱電隔離，讓控制更安全；

● 系統效率最優化設計：控制器通過對控制算法和控制策略的智能優化使系統的損耗盡可能的減小，從而提高系統的效率同時也減輕了散熱壓力，提高功率密度；

● 殘留電壓釋放功能：控制器在關閉后，內置殘留電壓會通過電路釋放，以防止對操作人員產生傷害;

控制器基本參數

分類	技術指標	規格參數
電控參數	適應電機	無刷電機
	輸入電壓范圍	AC 180V~280V
	輸入電壓頻率	50/60HZ
	輸出額定功率	330W
	冷卻方式	自然冷卻

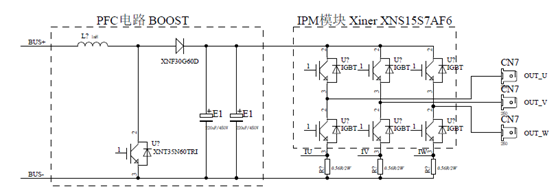

控制器拓?fù)?/span>

關鍵功率器件

PFC 功率管采用Xiner的XNT35N60TRI IITO-220封裝形式的陶瓷內絕緣單管，既解決有效散熱問題又解決絕緣問題。

升壓二極管采用Xiner的XNF30G60D TO-220F塑封封裝，反向耐壓600V，最大過電流30A。

主驅功率部分采用Xiner的IPM模塊 XNS15S7AF6 ，此模塊集成高功率密度Trench FS-IGBT和三相驅動保護芯片，為交流感應、直流無刷電機和PMSM電機提供非常全面的高性能逆變器輸出平臺。

IPM的一些簡易功能描述

● 600V-15A三相IGBT模塊，集成柵極驅動和保護控制IC ；

● 低損耗、高短路耐量IGBT；

● 內置帶限流電阻的自舉二極管；

● 低邊IGBT的獨立發射極開路引腳用于三相電流感測；

● 內置負溫度系數的電阻用于溫度檢測；

● 絕緣級別2500Vrms/min的DIP25封裝；

● 單接地電源供電；

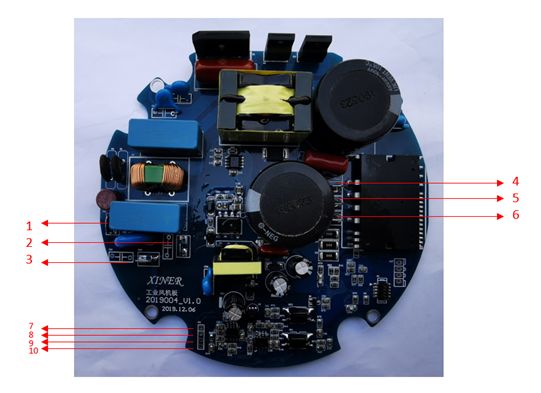

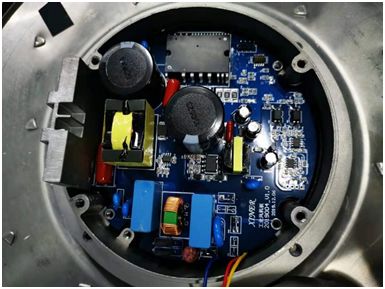

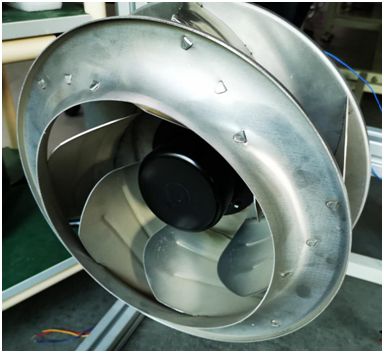

控制器實物

端子	信號	信號功能說明	信號功能說明
1	N	電網輸入	輸入狀態
2	L	電網輸入
3	大地	機殼及大地
4	U	輸出控制	輸出電機控制
5	V	輸出控制
6	W	輸出控制
7	+8V電源	控制端電源	外部速度控制
8	速度反饋	速度反饋
9	速度控制	外部速度控制
10	地	控制端地
控制器尺寸長寬高：137mm132mm75mm
